动感座椅与汽车驾驶模拟器
2016-01-01
六自由度Stewart运动模拟平台广泛应用于机床行业、机器人领域、航空航海运动模拟器、空间宇航器对接、大型射电望远镜的轨迹精密控制等领域。六自由度并联方式的运动模拟平台具有刚度大、承载能力强、动态响应快等优点。主要有液压和电动两种形式,液压六自由度度平台主要是承载力大,而电动缸控制省略了液压泵站、配管等周围设备,简化了整个装置,除去了由于使用液压油而产生的跑、冒、滴、漏等现象,免去了液压油的污染控制等繁琐的维护保养工作,大幅度减少了功率损耗,提高了这个系统的效率。同时由于使用了电动控制,提高了系统的控制精度和控制稳定性,大大提高了系统安全性和可靠性,再配合以高精度的丝杠传动,可以达到很高的控制精度,目前高精度的运动平台控制精度0.02mm。
六自由度平台根据用途可分为两大类:一类、模拟仿真用的动感平台,二类、精密定位测试用的平台
一类、模拟仿真用的动感平台
模拟仿真用的动感平台的有效载荷范围为0.2吨-25吨,这些模拟仿真动感平台通过接受来自上位控制器的状态信号,控制平台的运动,广泛应用于各种训练模拟器如飞行操纵模拟器、舰艇操纵模拟器、直升机操纵模拟器、坦克操纵模拟器、汽车驾驶模拟器、火车驾驶模拟器、地震模拟器以及动感影院、娱乐设备等领域。

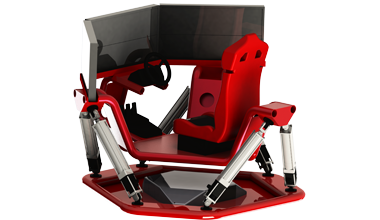

动感汽车驾驶模拟器设备由模拟驾驶舱、视景模拟驾驶软件、数据采集系统、六自由度平台系统由Stewart机构的六自由度运动平台、计算机控制系统、驱动系统等组成。下平台安装在地面的固定基座基上,上平台为支撑平台。计算机控制系统通过协调控制电动缸的行程,实现运动平台的六个自由度的运动。
产品特点:
1动感平台结构稳定,设计合理,科技先进,质量有保障,部件耐磨性强,适合于长时间运行;
2 4D动感矢量合力智能模拟技术实现,让你在驾驶中随时感受前后左右四个方向实时变化,沉浸于驾车的状态中;
3 还原各种路况效果,驾驶者可以体验路面颠簸起伏造成的垂直方向的失重或超重带来的冲击力;
4采用六自由度电动缸动感平台设计原理,改善了液压、和电动缸驾驶模拟器的成本高、笨重动态。
二类、精密定位测试用的平台
精密定位测试用的多自由度平台的有效载荷范围为0.2吨-50吨,位置定位精度达到0.02mm。广泛应用于各种汽车姿态测试设备、飞机/导弹等飞行器的飞行姿态测试设备,以及空间宇宙飞船的对接,空中加油机的加油对接。同时利用多自由度精密定位机构,可以做成高刚度、高精度的多自由度加工机械和装配,广泛应用于各种复杂的特种加工、复杂装配(如飞机装配和卫星的装配)。
公司可以承建不同规模的运动模拟平台,承载力在5t以下的小型运动模拟平台可以采用电动方式;大型运动模拟平台采用液压驱动方式,承载能力可以达到几十吨到几百吨以上。
