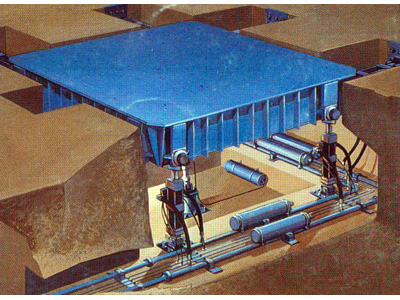

三向六自由度地震模拟振动台

        三向六自由度地震模拟振动台,能够实现空间X、Y、Z、Rx、Ry、Rz 的6个自由度的运行,实时再现各方向的设定位移、角度或和加速度波形。各自由度能够同步或异步的运行,每个自由度能够单独的设置各自的运动波形。

  • 产品描述
  • 主要功能
  • 基本参数
  • 数据表

   六自由度振动试验台可以在实验室很好地再现地震过程以及进行人工地震波的实验,是目前研究结构地震反应和破坏机理的最直接方法。在土木工程、海洋结构工程、原子能反应堆、水工结构、桥梁工程等抗震实验研究方面都发挥着重要的作用。

振动台能够实现位移控制模式下的多种波形的输入和加速度控制模式下地震波形输入及相应的数据采集,能够方便的在位移和加速度控制模式下,实现振动台三向六自由度的控制,能够方便的实现分布式的控制。

整个系统包括两大部分:控制系统和执行与机械结构。

控制系统:由计算机、控制柜组成。

执行与机械结构:由上台面、支持底座、作动器、銶角以及其它机械零件等组成。

  三向六自由度。电动承载力< 2000kg。液压驱动的地震模拟振动台激振力在10t以上,台面尺寸1m-6m,承载能力在5t-50t之间。


1)各自由度同步或异步运行,自由度自动解耦;

2)控制数据和采集数据同步采集,能够实施的保存和显示数据;

3)能够设定位移波或加速度波;

4)能够设定振动台的各传感器参数;

5)波形类型:正弦波、梯形波、自定义波(导入数据文件);

6)提供位移限值、最大速度限值保护功能,任意触发即停止;

7)能够开机自检,系统错误提示;

8)提供二次开发库

涵盖电动地震模拟振动台和液压地震模拟振动台

承载力:≤2500T

台面尺寸:0.5-6m

振动台类型:422、321、421等多种

自由度:单项、双向、三向六自由度

控制频率:1000Hz

频率范围:0-50Hz

控制精度:0.01mm

最大平动范围:±1000mm

最大角度范围:±30度

支持多平台台阵
